編輯推薦

建筑施工圖是工程設計人員科學地表達建筑形體、結構、功能的圖語言。正確理解設計意圖，實現設計目的，把設計藍圖變成實際建筑的前提就在于實施者一定要看懂施工圖。
★ 培養讀者具備按照國家標準，正確閱讀和理解施工圖的基本能力
本書遵循認知規律，將工程實踐與理論基礎緊密結合，以新規范為指導，通過大量的圖文結合，循序漸進地介紹了施工圖識讀的基礎知識及識圖的方法和步驟。

★ 培養讀者具備理論與實踐相結合的能力
本書通過識圖實例，對各類施工圖進行講解，以便快速提高讀者在實踐中的識圖能力。

★ 易讀易懂
8步268 幅識圖方法教授讀者快速輕松學識圖
3套 完整施工圖逐一梳理識圖技巧
293分鐘 全套施工圖視頻帶你成為識圖高手
★ 職前培訓手冊、實操寶典
建筑識圖是設計師的bi備技能，全套保姆級教程有助于設計小白從零基礎入門到輕松讀懂施工圖，少走彎路少踩坑。經驗豐富的設計老司機也不妨在桌上放一本實操指南，方便翻閱，一目了然。

圖書簡介

本書共五章，第yi章主要介紹了建筑結構施工圖識圖基礎知識的識圖內容與步驟，第er章為砌體結構施工圖識讀，第三章為鋼筋混凝土結構施工圖識讀，第四章為鋼結構施工圖識讀，第五章為建筑結構施工圖識圖綜合實例。第er章到第四章從砌體結構施工圖識讀著手，逐個對建筑結構施工圖的識讀進行介紹，并配以實例，輔以形象的說明和講解，還增加了識圖小知識，供讀者
參考閱讀。zui后一章是建筑結構施工圖識圖綜合實例，以一套完整的建筑結構施工圖展示了建筑結構施工圖的整體效果，以加強識圖綜合訓練，讓讀者掌握識圖技巧并學以致用。

圖書目錄

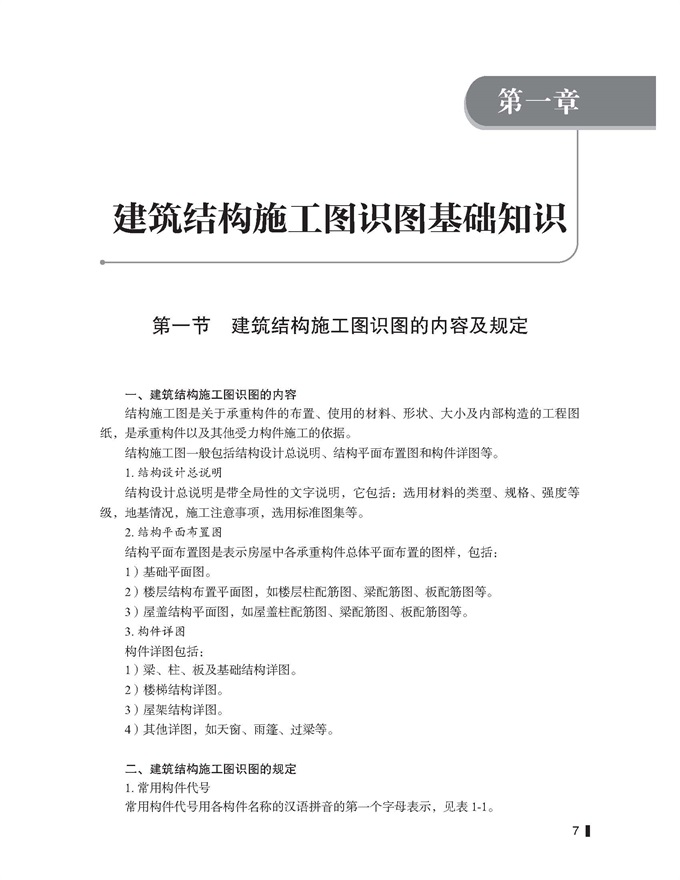

第一章 建筑結構施工圖識圖基礎知識
第一節 建筑結構施工圖識圖的內容及規定
一、建筑結構施工圖識圖的內容
二、建筑結構施工圖識圖的規定
第二節 建筑結構施工圖識讀步驟

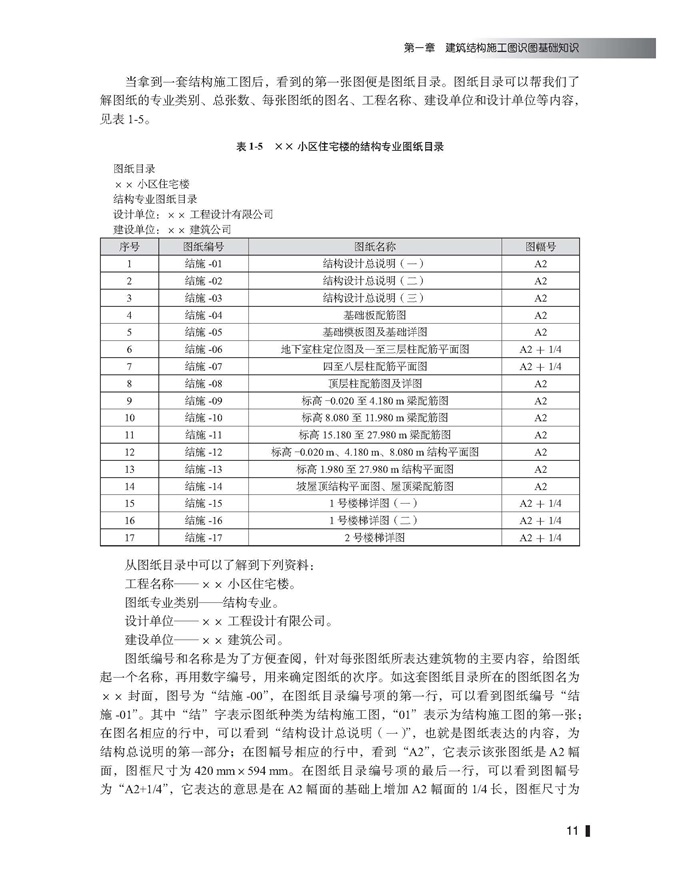

一、圖紙目錄識讀

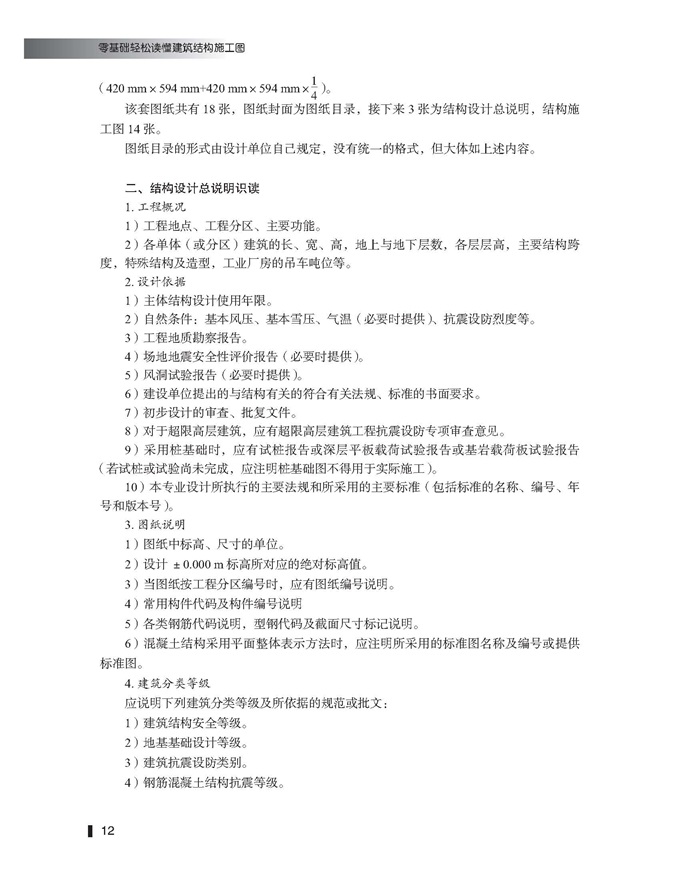

二、結構設計總說明識讀
三、基礎平面圖識讀
四、梁施工平面圖識讀
五、板施工平面圖識讀
六、柱施工平面圖識讀
七、剪力墻施工平面圖識讀
八、構件詳圖識讀
第二章 砌體結構施工圖識讀
第一節 砌體結構施工圖基礎知識
一、砌筑材料
二、砌體類型
第二節 基礎結構施工圖識讀
第三節 主體結構施工圖識讀
第四節 特殊砌體結構施工圖識讀
一、煙囪施工圖識讀
二、水塔施工圖識讀
三、蓄水池施工圖識讀
四、料倉施工圖識讀
第三章 鋼筋混凝土結構施工圖識讀
第一節 鋼筋混凝土結構施工圖基礎知識
一、混凝土結構形式
二、鋼筋的分類
目 錄
零基礎輕松讀懂建筑結構施工圖
三、混凝土的強度等級
四、混凝土結構平法識圖
第二節 基礎結構施工圖識讀
一、平面圖識讀
二、詳圖識讀
第三節 主體結構施工圖識讀
一、梁施工圖識讀
二、柱施工圖識讀
第四章 鋼結構施工圖識讀
第一節 鋼結構施工圖基礎知識
一、鋼結構的表示方法
二、鋼結構的結構形式
第二節 門式剛架施工圖識讀
一、剛架基礎施工圖識讀
二、柱腳錨栓施工圖識讀
三、支撐布置圖識讀
四、檁條布置圖識讀
五、主剛架圖、節點詳圖識讀
第三節 鋼網架結構施工圖識讀
一、網架平面布置圖識讀
二、網架安裝圖識讀
三、球加工圖及支座詳圖識讀
第四節 鋼框架結構施工圖識讀
一、底層柱子施工圖識讀
二、鋼框架結構平面布置圖識讀
三、屋面檁條平面布置圖識讀
四、鋼結構樓梯詳圖識讀
五、鋼結構的節點詳圖識讀
第五章 建筑結構施工圖識圖綜合實例
第一節 綜合實例一——社區服務中心工程
第二節 綜合實例二——售樓處工程
第三節 綜合實例三——別墅結構工程
